Mạch logic tuần tự

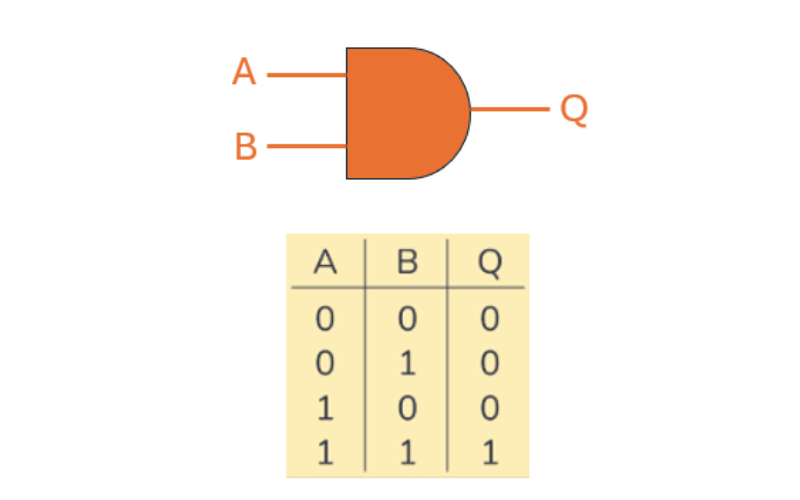

Cổng logic tổ hợp: Các cổng này nhận đầu vào từ các nguồn bên ngoài và tạo ra đầu ra dựa trên tín hiệu đầu vào.
Phần tử bộ nhớ: Lưu trữ giá trị đầu ra của mạch logic tổ hợp.
Tín hiệu xung nhịp: Là tín hiệu tuần hoàn kích hoạt các phần tử bộ nhớ để lấy mẫu đầu ra của mạch tổ hợp.
Tín hiệu điều khiển: Được dùng để điều khiển hoạt động của mạch tuần tự.
Phản hồi: Là kết nối giữa đầu ra của phần tử bộ nhớ và đầu vào của mạch logic tổ hợp.
Đầu ra: Là đầu ra cuối cùng của mạch tuần tự, phụ thuộc vào trạng thái ban đầu, đầu vào và tín hiệu xung nhịp.

Bộ nhớ: Flip-flop là các thiết bị lưu trữ có khả năng giữ trạng thái nhị phân (0 hoặc 1). Chúng có thể duy trì trạng thái đầu ra ngay cả sau khi các tín hiệu đầu vào bị loại bỏ.
Hoạt động đồng bộ: Flip-flop hoạt động đồng bộ với tín hiệu xung nhịp. Trạng thái của flip-flop chỉ được cập nhật tại cạnh của tín hiệu xung nhịp.
Phản hồi: Flip-flop có một đường phản hồi giúp duy trì trạng thái của flip-flop cho đến xung nhịp tiếp theo.
Nhạy theo biên: Flip-flop là thiết bị nhạy theo biên, nghĩa là chúng chỉ lấy mẫu và giữ dữ liệu đầu vào tại biên lên hoặc biên xuống của xung nhịp.
Logic tổ hợp: Flip-flop sử dụng các cổng logic tổ hợp để cung cấp chức năng phản hồi.
Đầu ra: Flip-flop có hai đầu ra, Q và Q-bar (nghịch đảo của Q), cung cấp các trạng thái nhị phân bổ sung.
Có thể cấu hình: Flip-flop có thể được cấu hình theo nhiều cách để phù hợp với các yêu cầu thiết kế khác nhau, như lưu trữ dữ liệu, chia tần số, và tạo xung nhịp.
Các loại: Có các loại flip-flop khác nhau như SR flip-flop, D flip-flop, T flip-flop, và JK flip-flop, mỗi loại có chức năng và đặc điểm riêng biệt.

Trạng thái: Flip-flop có trạng thái, nghĩa là nó có thể lưu trữ dữ liệu nhị phân và duy trì trạng thái đó cho đến khi nó bị thay đổi bởi các tín hiệu đầu vào mới. Trong khi đó, cổng NAND không có trạng thái và chỉ tạo ra đầu ra dựa trên các tín hiệu đầu vào hiện tại mà nó nhận được.
Phản hồi: Flip-flop có đường phản hồi cho phép nó lưu trữ thông tin và duy trì trạng thái. Ngược lại, cổng NAND không có đường phản hồi.
Thời gian: Flip-flop hoạt động đồng bộ với tín hiệu xung nhịp, nghĩa là trạng thái của nó chỉ được cập nhật tại cạnh xung nhịp được xác định. Trong khi đó, cổng NAND hoạt động không đồng bộ và đầu ra của nó có thể thay đổi bất cứ khi nào đầu vào thay đổi.
Đầu ra: Flip-flop có hai đầu ra, Q và Q-bar, là các tín hiệu nhị phân thể hiện trạng thái của flip-flop. Cổng NAND, ngược lại, chỉ có một đầu ra.
Các loại: Có nhiều loại flip-flop khác nhau, chẳng hạn như SR flip-flop, D flip-flop, T flip-flop, và JK flip-flop, mỗi loại có các chức năng và đặc điểm riêng biệt. Chỉ có một loại cổng NAND, là một khối cơ bản trong các mạch logic số.

Flip-flop: Flip-flop là các khối xây dựng cơ bản của nhiều mạch tuần tự. Chúng có thể lưu trữ thông tin nhị phân và có thể được nối với nhau để tạo thành các mạch phức tạp hơn.
Thanh ghi: Thanh ghi là các mạch tuần tự có thể tạm thời lưu trữ nhiều bit dữ liệu. Chúng thường được sử dụng để giữ dữ liệu cần xử lý theo thứ tự cụ thể.
Bộ đếm: Bộ đếm là các mạch tuần tự có thể đếm số xung nhịp và tạo ra đầu ra dựa trên số đếm đó. Chúng có thể được sử dụng cho nhiều ứng dụng, chẳng hạn như chia tần số, đo thời gian và sắp xếp.
Thanh ghi dịch: Thanh ghi dịch là các mạch tuần tự có thể dịch các bit dữ liệu từ thanh ghi này sang thanh ghi khác. Chúng thường được sử dụng cho các thao tác xử lý dữ liệu như chuyển đổi từ nối tiếp sang song song, từ song song sang nối tiếp, và đệm dữ liệu.
Máy trạng thái: Máy trạng thái là các mạch tuần tự có thể thay đổi đầu ra và trạng thái của mình dựa trên một trình tự nhất định. Chúng thường được sử dụng trong các hệ thống điều khiển và hệ thống xử lý sự kiện.
